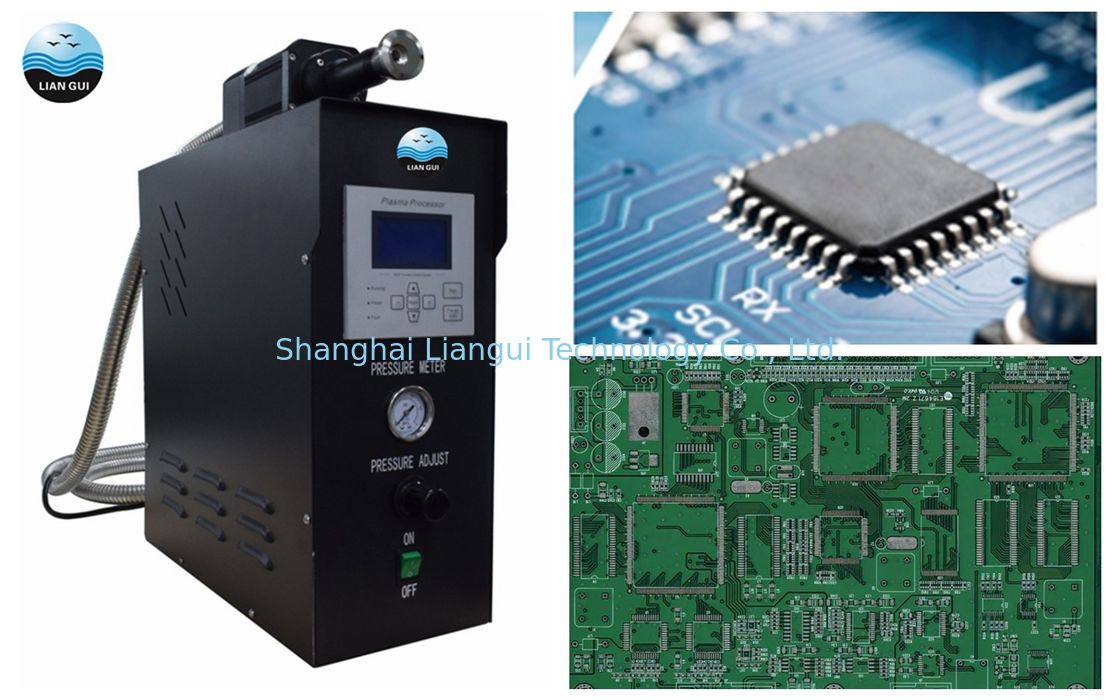

تجهیزات تصفیه سطح پلاسما برای بردهای مدار الکترونیک نوری و PCB نیمه هادی

تجهیزات پردازش سطحی بردهای مدار الکترونیک نوری و مدار PCB نیمه هادی

1. معرفی محصول

دستگاه تمیز کننده پلاسما اتمسفر از ژنراتور پلاسما، سیستم انتقال گاز و تفنگ اسپری پلاسما تشکیل شده است. دستگاه تمیز کننده پلاسما اتمسفر به انرژی الکتریکی بستگی دارد، ولتاژ بالا و انرژی فرکانس بالا تولید می کند. لوله فولادی نازل، و پلاسما با کمک فضای فشرده سازی به سطح تحت درمان اسپری می شود و در نتیجه تغییرات فیزیکی و شیمیایی مربوطه در سطح تحت درمان ایجاد می شود. سطح شیء تیمار شده تمیز می شود، روغن، مواد افزودنی و سایر مواد تشکیل دهنده حذف می شوند، و الکتریسیته ساکن سطح حذف می شود. در همان زمان، سطح فعال شده است، چسبندگی افزایش یافته است، منجر به اتصال، پاشش، چاپ و آب بندی محصول می شود.

2. خصوصیات

• فناوری مدار آلمانی: فناوری مدار منبع تغذیه ولتاژ بالا وارداتی، تولید پلاسمای خنثی با چگالی بالا، برای اطمینان از اثر تمیز کردن برتر
• اجزای اصلی با کیفیت بالا: تفنگ اسپری از مواد آلیاژی وارداتی، مقاومت در برابر دمای بالا، مقاومت در برابر اکسیداسیون، عمر طولانی استفاده می کند.
• تمیز کردن در دمای پایین بدون آسیب: تمیز کردن با دمای بسیار پایین (در دمای 50 درجه سانتیگراد قابل کنترل است) باعث آسیب به سطح محصول نمی شود.
• حفاظت ایمنی جامع: عملکردهای حفاظت ایمنی دما، حفاظت از اضافه بار، حفاظت از اختلال فشار هوا، حفاظت از زنگ قطع اتصال کوتاه، انواع حفاظت از عملکرد نادرست.

3. پارامترهای فنی:

4. نوع نصب

                         پردازنده پلاسما دو ایستگاه پردازنده پلاسما

                 پوشش ایمنی و اگزوز را می توان به صورت آنلاین در خط تولید سفارشی کرد

5. اصل پاکسازی پلاسما

• معرفی پلاسما:

پلاسما نوعی حالت موجود ماده است.معمولاً با حالت جامد، مایع و گاز یک ماده کنار هم قرار می گیرد و به آن «حالت چهارم ماده» می گویند.می تواند از ذرات پرانرژی پلاسما و واکنش فیزیکی و شیمیایی سطح مواد برای تحقق بخشیدن به فعال سازی سطح مواد، حکاکی، آلودگی زدایی و سایر فرآیندها و همچنین ضریب اصطکاک مواد، چسبندگی و آبدوست و سایر خواص سطحی استفاده کند. بهبود

• اثر پاک کنندگی پلاسما:

سطح ماده تیمار شده با ایجاد تماس با سطح پلاسما و مواد به صورت شیمیایی و فیزیکی تمیز می شود و با استفاده از فناوری تمیز کردن پلاسما (ویژگی های پلاسمای دمای پایین) به منظور بهبود صافی سطح، کاشت گروه عملکردی شیمیایی جدید و تحقق اچینگ واکنش نشان می دهد.

(1) تمیز کردن و فعال سازی برای سطح مواد

(2) تشکیل گروه عملکردی جدید - اثر شیمیایی.

اگر گاز واکنش دهنده به گاز تخلیه شده با الکتریسیته وارد شود، واکنش شیمیایی پیچیده ای در سطح ماده فعال شده اتفاق می افتد.گروه‌های عاملی جدیدی مانند هیدروکربیل، آمیدوژن و کربوکسیل معرفی خواهند شد که همگی گروه‌های فعال هستند و می‌توانند فعالیت سطح ماده را به طور قابل توجهی بهبود بخشند.

(3) اچ پلاسما.

اچینگ پلاسما به معنای فرآیند حذف ماده گازی فرار تولید شده با ایجاد پلاسمای نوعی گاز مناسب انتخاب شده و ماده روی سطح جامد است.

تکنیک اچ پلاسما در واقع نوعی فرآیند پلاسمای واکنشی است.به اصطلاح پلاسمای مستقیم که به آن حکاکی یونی واکنشی نیز گفته می شود، نوعی شکل است که تحت آن پلاسما مستقیماً اچ می شود.از مزایای اصلی آن می توان به سرعت بالای اچ و یکنواختی اشاره کرد.پارامترهای تکنولوژیکی پلاسما نقش حیاتی در اثر اچ دارد.

6. فرآیند تمیز کردن پلاسما:

7. مزایای تمیز کردن پلاسما:

• این جایگزین فناوری سنتی تمیز کردن مرطوب است و سبز و سازگار با محیط زیست است (بدون VOC).
• گاز به عنوان محیط واکنش عمل می کند بنابراین هزینه عملیات کم است (اکسیژن).
• طیف گسترده ای از کاربرد؛شی درمان و مواد پایه نیازی به تفکیک ندارند (نمودار مواد).
• راندمان تمیز کردن بالا و اتوماسیون آسان.
• بهبود عملکرد سطح مواد و نیروی چسب در حین از بین بردن کثیفی.

8. مقایسه قبل و بعد از درمان پلاسما:

زاویه تماس مایع روی سطح ماده جامد یک پارامتر مهم برای اندازه گیری ترشوندگی مایع بر روی سطح ماده است. اگر θ<90 درجه، سطح جامد آبدوست باشد و هر چه زاویه کوچکتر باشد، ترشوندگی بهتر است.اگر θ>90 درجه باشد، سطح جامد آبگریز است.

اندازه گیری مقدار داین در چاپ، پوشش، لمینت، جوش و سایر کاربردها بسیار رایج است.این می تواند توانایی سطح مواد برای اتصال آسان را منعکس کند.به طور کلی، هر چه مقدار داین بیشتر باشد، عملکرد پیوند سطح با ماده دیگر بهتر است.

9. کاربردهای رایج:

اصلاح سطح مواد پلیمری خاصیت پیوند سطح را بهبود می بخشد

حذف باقیمانده اکسید قطعات الکترونیکی، بهبود کیفیت پیوند و افزایش اثر پیوند.

زیرلایه های شیشه ای آلاینده های آلی را حذف می کنند

حذف روغن از سطوح فلزی

گرافن و سایر اصلاحات پاک کننده پودر

پیوند فعال شده سطحی PDMS

10. تضمین کیفیت و خدمات پس از فروش:

1 سال گارانتی، اگر تجهیزات در طول دوره گارانتی خراب شود، تامین کننده باید پرسنل را برای پیگیری و رسیدگی تا زمان عیب یابی ترتیب دهد.

1) لوازم جانبی و اطلاعات با تجهیزات.

هنگامی که تجهیزات تحویل می شود، تامین کننده باید مجموعه کاملی از اسناد فنی مربوط به بهره برداری، راه اندازی و نگهداری، از جمله دستورالعمل های بهره برداری و نگهداری را ارائه دهد. راهنمای تعمیر و نگهداری باید شامل نمودار مدار، نمودار مدار گاز و نمودار خط لوله باشد.

2) نصب

تمام جزئیات مورد نیاز برای آماده شدن برای نصب تجهیزات سایت را ارائه دهید.

3) آموزش

در حین نصب، آموزش می تواند از راه دور ارائه شود، از جمله عملیات عادی، تعمیر و نگهداری، تجزیه و تحلیل مشکلات مخزن و روش های اضطراری.

4) تحویل تجهیزات به استفاده و خدمات فنی پس از فروش

تامین کننده باید مدارک نصب، بهره برداری و نگهداری تجهیزات و پشتیبانی فنی را برای آموزش بهره برداری ارائه دهد. همچنین یک کپی از گارانتی که تاریخ اجرایی و پوشش گارانتی و شخص تماس فروشنده را نشان می دهد.
