دستگاه انباشته لمینیت خودکار EI-66 برای مونتاژ هسته ترانسفورماتور توان متوسط، دقت ± 0.1 میلی متر، 250 پشته/دقیقه، کنترل PLC، CE

دستگاه لمینیتور اتوماتیک EI-66 برای مونتاژ هسته ترانسفورماتور با توان متوسط

دستگاه لمینیتور اتوماتیک EI-66 به طور خاص برای تولید هسته ترانسفورماتور با ظرفیت متوسط طراحی شده است و لمینیتورهای فولاد سیلیکونی EI-66 را با دقت و قابلیت اطمینان پردازش می کند. این دستگاه ارتقاء ایده آلی از روش های دستی یا نیمه اتوماتیک برای تولید کنندگانی است که ترانسفورماتورهای توان 50-200 ولت آمپر، ترانسفورماتورهای ابزار دقیق جریان/ولتاژ و هسته های راکتور تولید می کنند. تحت کنترل PLC حلقه بسته، دستگاه لمینیتورهای نوع E و I را به صورت متناوب به بوبین های از پیش سیم پیچی شده تغذیه می کند و فرآیند چیدمان درهم تنیده را با سرعت حداکثر 250 چیدمان در دقیقه و دقت چیدمان مثبت یا منفی 0.1 میلی متر تکمیل می کند. این امر خطای شکاف و چیدمان شل که در عملیات دستی رایج است را از بین می برد و سازگاری نفوذپذیری هسته را به بیش از 95 درصد افزایش می دهد.

از ورق سیلیکونی تا هسته تمام شده - یک چرخه خودکار

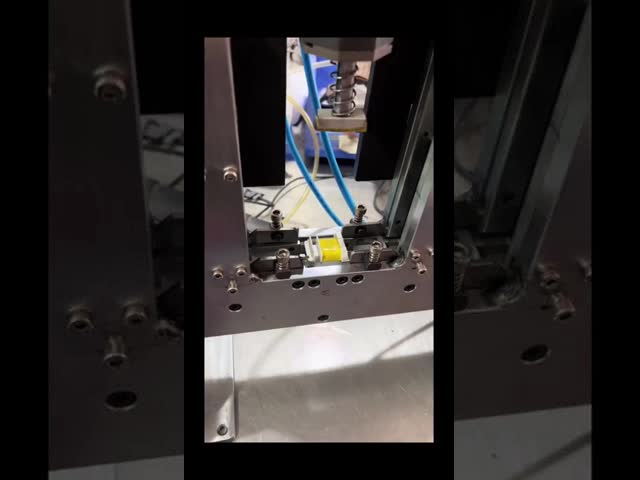

فرآیند چیدمان EI-66 از یک گردش کار تک چرخه‌ای ساده شده پیروی می‌کند: اپراتور دسته‌های ورق فولاد سیلیکونی EI-66 از پیش برش خورده را در مجله تغذیه بارگذاری کرده و بوبین سیم پیچی شده را روی فیکسچر قرار می‌دهد. سپس سیستم PLC مکانیزم تغذیه پنوماتیک را فعال می‌کند که لمینیتورهای E را جدا کرده و برمی‌دارد، آن‌ها را در پنجره بوبین قرار می‌دهد، سپس لمینیتورهای I را در الگوی درهم تنیده برمی‌دارد و قرار می‌دهد. یک سنسور فوتوالکتریک هر لمینیتور را شمارش کرده و قرارگیری آن را تأیید می‌کند. پس از رسیدن به تعداد تنظیم شده، دستگاه به طور خودکار متوقف شده و اتمام کار را اعلام می‌کند. هسته تمام شده برداشته شده و برای مرحله بعدی تولید - لاک زدن، تست یا مونتاژ - آماده است. کل چرخه فقط چند ثانیه در هر هسته طول می‌کشد و نیازی به دستکاری دستی لمینیتور نیست.

مشخصات کلیدی

چه چیزی دستگاه EI-66 را متمایز می کند

✅ بهینه شده برای هسته های اندازه متوسط - مجله تغذیه، قالب های قرارگیری و فیکسچر بوبین به طور خاص برای لمینیتورهای EI-66 ابعاد بندی شده اند. برخلاف دستگاه های چیدمان جهانی که نیاز به تعویض مکرر دارند، این مدل اختصاصی عملکرد تغذیه و قرارگیری ثابت را در طولانی مدت تولید همان اندازه هسته حفظ می کند.

✅ شمارش فوتوالکتریک با منطق ضد گیر کردن - هر لمینیتور توسط یک سنسور فوتوالکتریک با سرعت بالا شمارش می شود. در صورت تشخیص تغذیه نادرست یا گیر کردن، دستگاه در عرض 0.5 ثانیه به طور خودکار متوقف می شود و از آسیب به مجموعه قالب یا هسته نیمه چیده شده جلوگیری می کند. این امر نرخ ضایعات را به کمتر از 0.3 درصد کاهش می دهد.

✅ سازگاری دوگانه CRGO و CRNGO - مکانیزم تغذیه هر دو ورق فولاد سیلیکونی دانه گرا و غیر دانه گرا با ضخامت 0.3 میلی متر تا 0.5 میلی متر را پردازش می کند و به تولید کنندگان انعطاف پذیری در انتخاب مواد هسته برای اهداف مختلف بهره وری و هزینه می دهد.

✅ چیدمان درهم تنیده برای عملکرد مغناطیسی برتر - الگوی درهم تنیده یک به یک E و I، هسته هایی با توزیع شار یکنواخت و حداقل شکاف هوا تولید می کند که برای ترانسفورماتورهای توان متوسط که تلفات هسته مستقیماً بر رتبه بندی بهره وری تأثیر می گذارد، حیاتی است.

✅ صفحه لمسی PLC با ذخیره سازی دستورالعمل - اپراتورها می توانند پارامترهای چیدمان (تعداد لمینیتور، سرعت، زمان مکث) را برای دسته های مختلف تولید ذخیره و فراخوانی کنند. تعویض پارامتر بین دسته ها کمتر از 30 ثانیه طول می کشد.

✅ فضای اشغالی کم برای انعطاف پذیری کارگاه - با وزن تقریبی 85 کیلوگرم، دستگاه به اندازه کافی قابل حمل است تا در خط تولید جابجا شود. به منبع هوای پنوماتیک استاندارد و برق AC متصل می شود و نیازی به فونداسیون خاصی ندارد.

کاربردها

دستگاه چیدمان لمینیتور EI-66 به طور گسترده در تولید موارد زیر استفاده می شود:

• ترانسفورماتورهای توان 50-200 ولت آمپر برای کنترل صنعتی و منابع تغذیه

• ترانسفورماتورهای جریان (CT) و ترانسفورماتورهای ولتاژ (PT) برای اندازه گیری و حفاظت

• ترانسفورماتورهای صوتی و خروجی برای تقویت کننده ها و تجهیزات پخش

• هسته های راکتور و چوک برای فیلترها و تصحیح ضریب توان

• اجزای الکترومغناطیسی تخصصی که نیاز به چیدمان هسته EI-66 دارند

ابزار سفارشی برای اندازه های دیگر EI (از EI-28 تا EI-133) بر اساس درخواست موجود است و تولید کنندگان را قادر می سازد تا دامنه تولید را با یک پلت فرم واحد گسترش دهند.

خدمات پس از فروش و پشتیبانی

تأمین مستقیم کارخانه با قیمت رقابتی و گواهینامه CE. ما تجهیزات چیدمان لمینیتور EI را به تولید کنندگان ترانسفورماتور شناخته شده جهانی از جمله GE Vernova، Eaton، CATL و Chint Electric عرضه کرده ایم و محصولات به بیش از 20 کشور صادر شده است. تحویل ظرف 1-15 روز کاری. بسته جامع خدمات پس از فروش شامل راهنمایی نصب از طریق ویدئو، پشتیبانی پارامتر PLC از راه دور، تأمین قطعات یدکی و گارانتی 12 ماهه از تاریخ تحویل می باشد.
